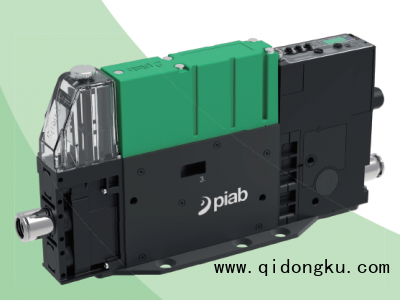

真空發生器是一種新型、高效、清潔、經濟的小型真空部件，它利用正壓空氣源產生負壓，這使得在氣動系統中有壓縮空氣或需要正壓和負壓的地方獲得負壓變得非常容易和方便。真空發生器廣泛應用于機械、電子、包裝、印刷、塑料和工業自動化中的機器人等領域。

    真空發生器的工作原理是利用噴嘴高速噴射壓縮空氣，在噴嘴出口形成射流，產生卷吸流。在夾帶作用下，噴嘴出口周圍的空氣不斷被吸走，吸附室內的壓力降低到大氣壓以下，從而形成一定的真空度。根據流體力學，不可壓縮空氣氣體(低速進入的氣體可以近似認為是不可壓縮空氣)的連續性方程為A1v1=A2v2。從上面的公式可以看出，隨著流量的增加，壓力降低。當v2>>v1，P1>>P2。當v2增加到一定值時，P2小于一個大氣壓，即產生負壓。因此，增加流量可以用來獲得負壓并產生吸力。

    真空發生器的傳統用途是借助吸盤吸附和運輸各種材料，特別適用于吸附易碎、柔軟、薄的有色金屬和非金屬材料或球形物體。在這種應用中，一個共同的特點是所需的抽吸量小，真空度不高，間歇工作。分析和研究真空發生器的吸氣機理和影響其工作性能的因素，對正負壓氣機的設計和選型具有現實意義。
